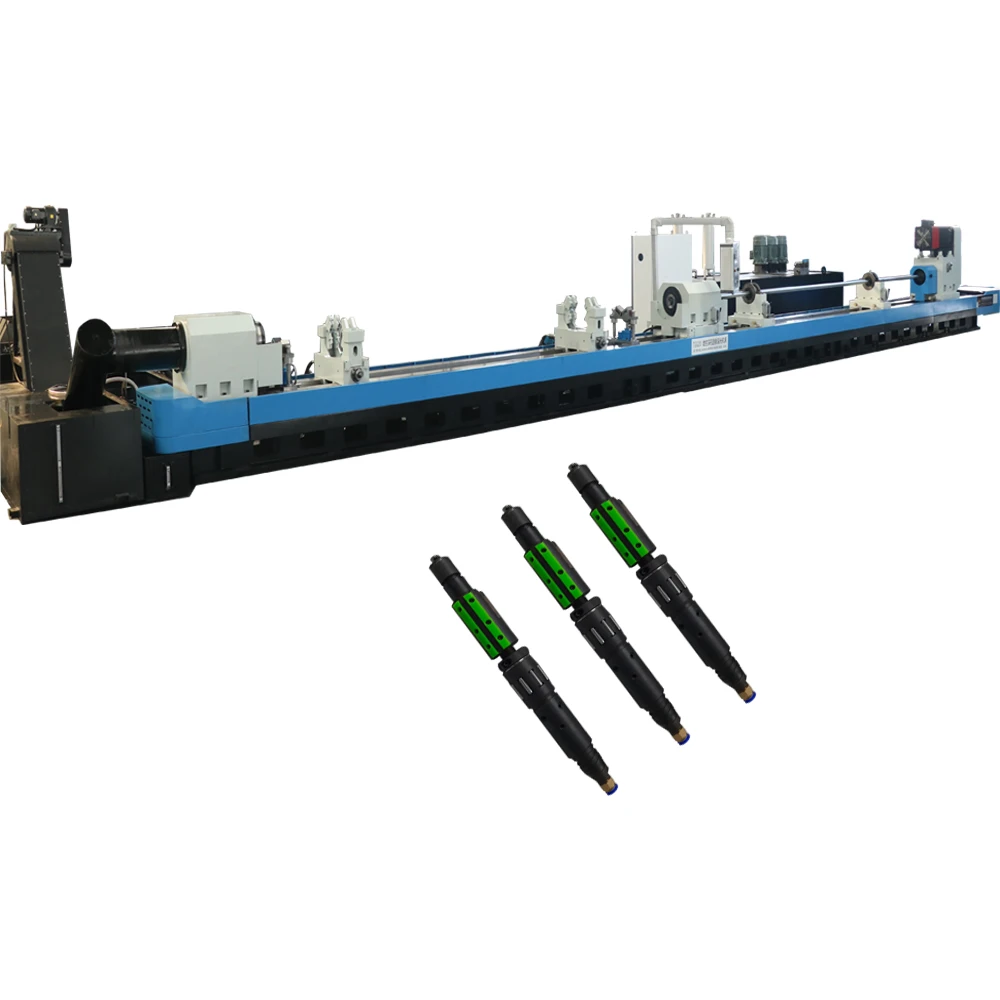

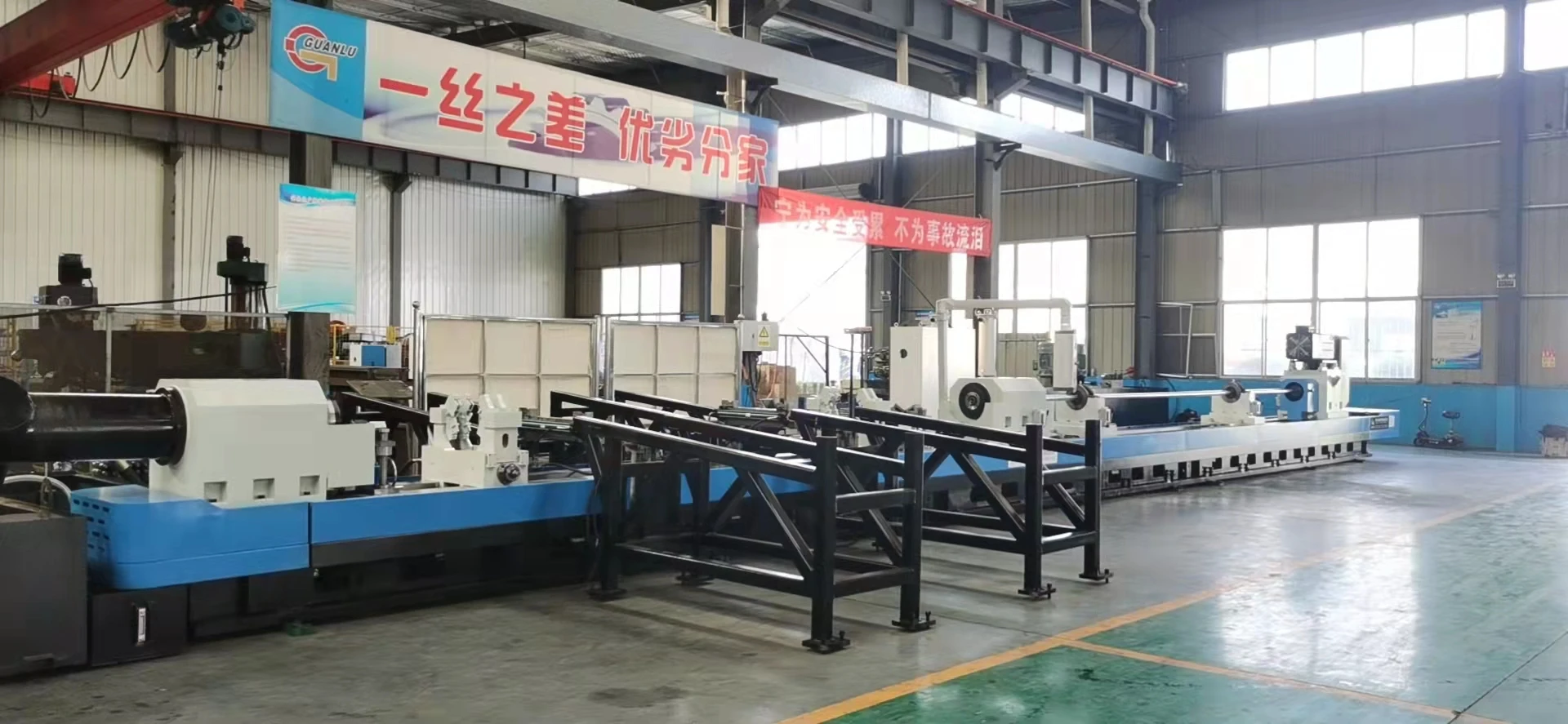

Skiving rolikli pardozlash mashinalari

Chuqur teshiklarni kesish va rolikli pardozlash mashinasining standart ishlov berish rejimi ish qismi mahkamlanadi, kesish asbobi aylanadi va oziqlanadi. Ish qismi ikki uchida konus disk bilan joylashtirilgan, gidravlik mahkamlangan va maxsus ishlatiladigan o'z-o'zidan markazlashtirilgan gidravlik siqish moslamasi tomonidan qisilgan.

Teshik teshigi: surish zerikarli rejimini qabul qiling, yog 'bosimi boshi chiqib ketish moyini etkazib beradi, chiqib ketish chiplarini ishlov beriladigan qismdagi tayyor teshikdan oldinga to'kib tashlang.

Skiving teshigi: Skiping va parlatish birlashtirilgan, yog 'bosimi boshi chiqib ketish moyini ta'minlaydi, kesish chiplarini ish qismining asosiy teshigi orqali oldinga chiqarib yuboradi.

Yonish teshigi: Teshikni parlatma boshi bilan tekislang.

Mashinaning umumiy sxemasi va asosiy tarkibiy qismlarining tuzilishi:

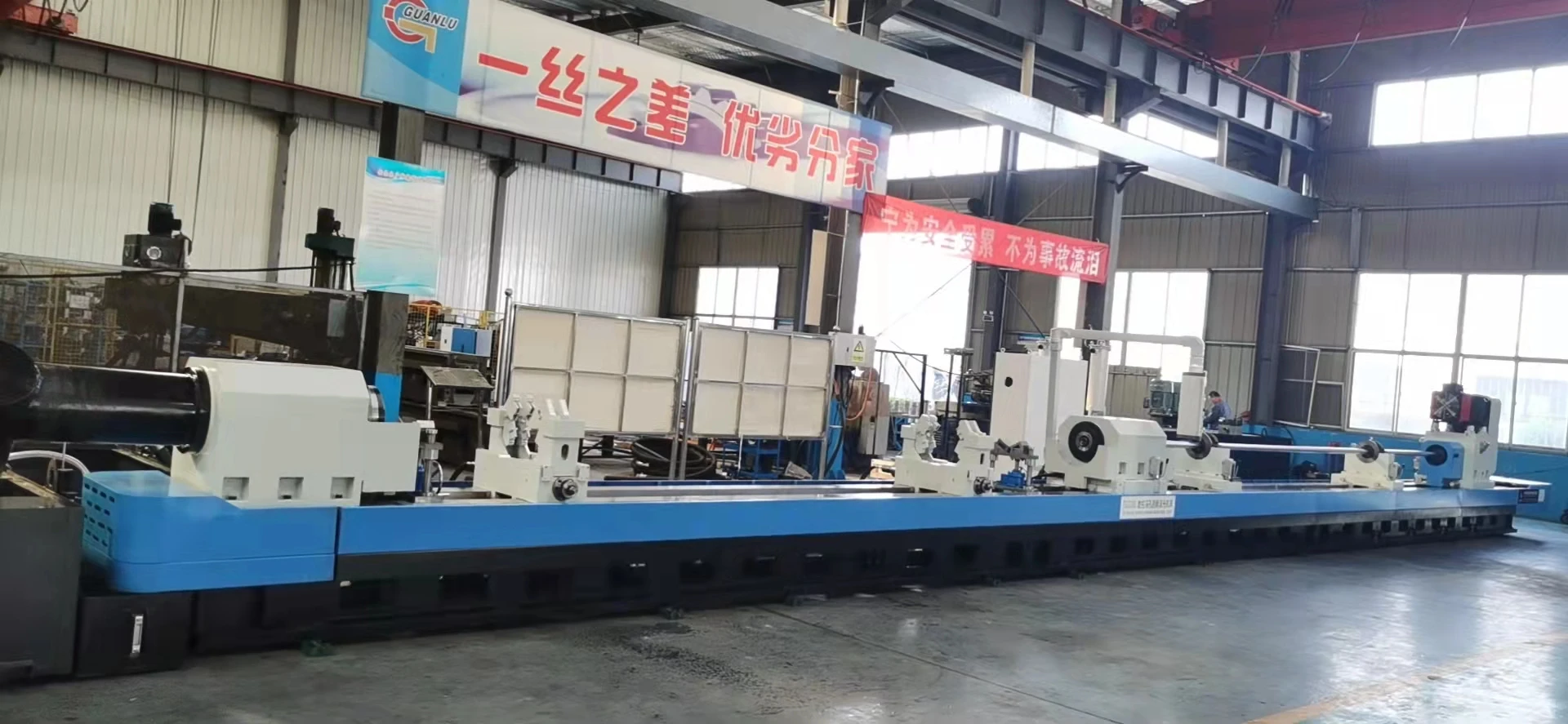

Mashinaning umumiy joylashuvi: dastgoh to'shagi, bosh ramkasi, ish qismini tashuvchisi, o'z-o'zidan markazlashtirilgan siqish moslamasi, yog 'bosimi boshi, zerikarli quti, zerikarli barni qo'llab-quvvatlovchi dam olish, oziqlantirish tizimi, sovutish tizimi, CNC boshqaruv tizimi va boshqalar.

Mashina to'shagi:

Mashina to'rtburchaklar yo'naltiruvchi relsli bo'lib, ular o'chirilgan va yuqori aşınma qarshilikka ega; to'shak bo'linish strukturasini qabul qiladi, u yuqori quvvatli murvatlar bilan yig'iladi va konusli pinlar bilan o'rnatiladi.

Zerikarli qutining (Z1 o'qi) harakati uchun yotoqning o'ng uchida yuqori aniqlikdagi vidali vida jufti o'rnatilgan. Bilyali vintlar juftligi mashinani oziqlantirish uchun ishlatiladi, bu silliq uzatish, yuqori uzatish samaradorligi va yuqori aniqlik afzalliklariga ega. Bundan tashqari, kesish asbobining ishlash muddatini samarali ravishda oshirishi mumkin. Yog 'bosimi boshining (Z2 o'qi) harakatlanishi uchun to'shakning chap uchida trapezoidal vint jufti (Trapezoidal vint o'z-o'zidan qulflash funktsiyasiga ega, bu ish qismi mahkamlanganda yog 'bosimi boshining qulflanishini ta'minlaydi) o'rnatilgan. ).

Sovutish tizimi:

Sovutish tizimining asosiy vazifasi aylanma suyuqlik muhitini kesish maydonini moylash va sovutish va kesish chiplarini olib tashlash uchun ishlatishdir. Sovutish tizimi er usti neft tanki tuzilishini qabul qiladi. Sovutish moyi kesish chiplarini chiplar konveyeri orqali olib tashlaydi va keyin uch bosqichli filtr (qo'pol filtr) - magnit filtr - mato sumkasi nozik filtri orqali filtrlanadi.

Sovutish suyuqligining aylanish usuli: nozik filtrlashdan so'ng sovutish yog'i kesish maydoniga o'tkaziladi, so'ngra ish qismining ichki teshigi orqali bosh ramkaga, chiplar konveyeriga va magnit filtr tizimiga etib boradi va keyin yordamchi moy idishiga kiradi, so'ngra sovutish moyi suyuqlik pompasi tomonidan nozik filtrga tashiladi, sovutish yog'i filtrlanadi va keyin toza yog 'tank yog'iga kiradi, shunday takrorlang.

Sovutish tizimi motor nasosidan tashkil topgan neft ta'minoti tizimi bo'lib, kerakli oqim tezligini qayta ishlash ehtiyojlariga qarab olish mumkin.

Gidravlik tizim:

Mashinaning orqa tomonining o'rtasida joylashgan bo'lib, u asosan ish qismini mahkamlash, ish qismini mahkamlash, yog 'bosimi boshini qulflash, asboblarni avtomatik kengaytirish va qisqartirish (gidravlik kengayish va qisqarish vositasi) va boshqalar uchun gidravlik quvvatni ta'minlaydi.

Nazorat tizimi:

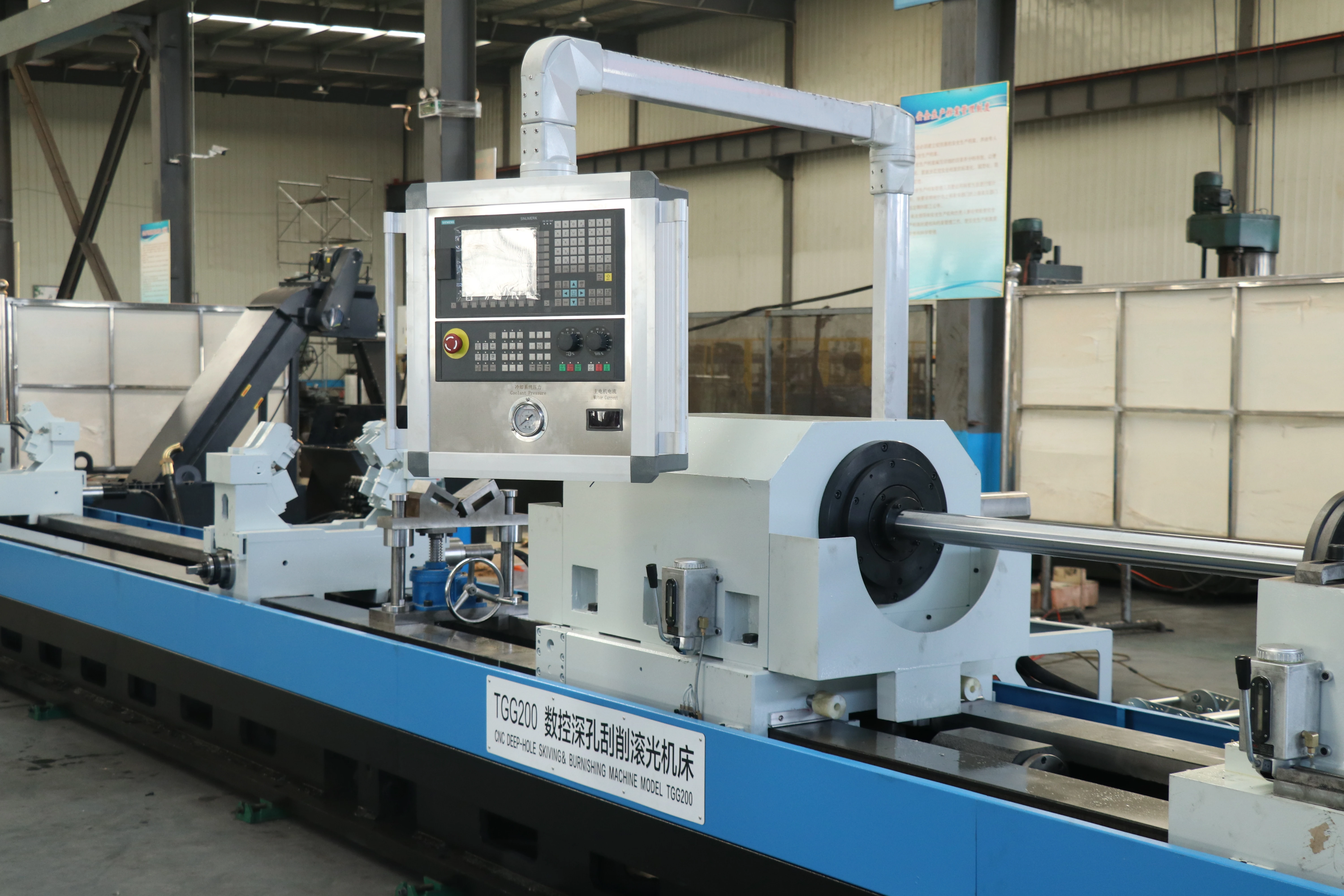

Mustaqil elektr shkafi yaxshi changga chidamli ta'sirga ega. Shkaf elektr komponentlarini mos haroratli muhitda ishlashini ta'minlash uchun eksenel fan sovutish tizimi bilan jihozlangan va shu bilan komponentlarning ishlash muddatini oshiradi va boshqaruv tizimining barqarorligi va ishonchliligini ta'minlaydi. Nazorat tizimi SIEMENS 808D bo'lib, asosiy past kuchlanishli elektr komponentlari SCHNEIDER brendidir.
