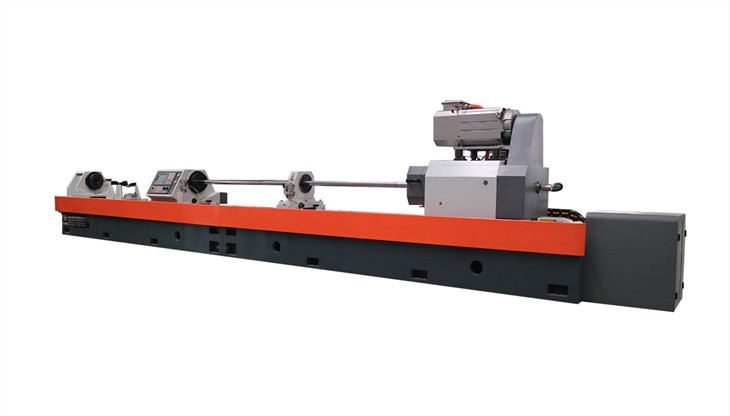

Shlangi shiling. Deep teshik Skiving Roller Tornalama mashinasi

Shlangi tsilindr. Deep teshikni skovorodkada silliqlash mashinasi

TGK160x1500mm CNC chuqur teshik ochuvchi rolni yoqish mashinasi turli xil Shlangi shiling, silindir va boshqa nozik quvur qismlarini burg'ulash, qazish, siljitish va kombinatsiyalash ishlariga javob beradi. Qaytish oralig'i aniqligi IT8 ~ IT10ga etib borishi mumkin va sirt pürüzlülüğü haddeledildikten keyin Ra0.2-0.4μm'ye mumkin.

Mashina usullarni qo'llaydi: ishlov beriladigan qism sobit va to'sar vositasi aylanmoqda. Joylashtiruvchi o'rindiq servo vosita tomonidan turli xil uzunlikdagi ishlov berish qismlarini joylashtirish uchun redüktörlük qutisi va rack dişlileri orqali konumlandırılır. Yog 'besleyicisi, ish qismini Shlangi silindir orqali qattiq tarzda ittiriyor. Asbob qutisi 30kVt AC servo milya motorini qabul qiladi, tezlik diapazoni 60-1000r / min (ikkita tishli), va kademesiz tezlikni regulyatori vites ichida qabul qilinadi. Ish milini yuqori aniqlikdagi rulmani (NSK) olgan va yuqori burilish aniqligi bor. Besleme qutisi Siemens servo motorini, qadamsiz tezlikni tartibga solib qo'ydi va besleme qutisi yuqori aniqlikda va barqaror ovqatlanishni amalga oshirish uchun yuqori aniqlikdagi tishli qutilarga ega. Qisqacha aytganda, to'shak mashinaning umumiy mustahkamligini, yuqori harakatlanuvchi noziklikni va yaxshi aşınma qarshiligini ta'minlash uchun ikkita to'rtburchak shaklda yo'naltiruvchi raylarni qabul qiladi. Tayvan Shlangi xodimlari bilan ishlash barqaror va ishonchli. Mashina yaxshi noqonuniy ishlashga ega bo'lgan avtomatik chiplarni olib tashlash moslamasi bilan jihozlangan; sovutish filtratsiyasi usuli filtrlash aniqligi 50 m bo'lgan uch bosqichli filtrlash usulini qo'llaydi.

Mashinada skiving rolling usuli qo'llaniladi. Ishlov berish qismi qaytib kelmagani sababli, suzuvchi tozalash vositasi yoki surish-tortish-yulish usuli talab qilinadi. Ish qismi sovuq chizilgan yoki pishirilgan quvurdir.

Qabul qiluvchining ishlov berish qismining haqiqiy holatiga ko'ra, bu usul push-pull-rolling usuli bilan boshqariladi. Mashinaning diametri 0,2-1,2 mm, chiqib ketish tezligi 150-300 m / min, yem darajasi esa 1-4 mm / ga yetishi mumkin. Olingan sirt puffilik Ra 0.2-0.4 mm va o'lchov aniqligi IT8 ga IT9ga yetishi mumkin. Masalan, ishlov berish puli 0,2 mm bo'lgan holatda, masalan, ph100mm spesifikasyon teshigi boshlang'ich teshikni (φ99.8mm) ≤0.04mm yumaloqlik va 0.1 mm / metrdan ortiq bo'lmagan tekislikka ega bo'lishini talab qiladi.

Mashinaning asosiy parametrlari:

Mashina konfiguratsiyasi ro'yxati:
