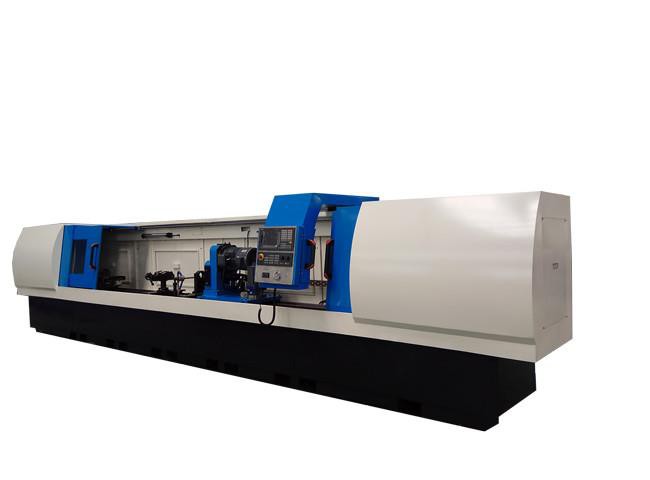

CNC Deep Teshikli Shiling Kopirish Kalkulyator
CNC Deep Teshikli Shiling Tormozlash mashinasi 2M2120 chuqur teshik honlama mashinasi silindrli ishlarni honlama va jilo jarayoni uchun javob beradi, shuningdek, mashina tomonidan ishlagandan so'ng, aniq qismlarga ishlaydi, teshik aniqligi IT6 ~ IT7 ga qadar bo'lishi mumkin, sirt pürüzlülüğü mumkin Ra0.2-0.4 mikromoligacha qisqartiriladi.
Ta'rif
CNC Deep Teshikli Shiling Kopirish Kalkulyator
2M2120 chuqur teshik honlama mashinasi silindrli ishlarni honlama va porlash jarayoniga mos keladi, shuningdek, mashinada ishlagandan so'ng, aniq detallar uchun ishlaydi, teshik aniqligi IT6 ~ IT7ga qadar bo'lishi mumkin, sirt po'stlog'i Ra0.2-0.4 ga qadar bo'lishi mumkin mm.Iz qisman honlama qabul qiladi, uning qismlari konusning, ellipticity va lokal Diafragma xatosini ishlov berish orqali o'zgartirilishi mumkin, honim mashinasi yuqori aniqlik va yuqori mahsuldorlikka uchun ideal qurilma, biz Delta PLC nazoratini qabul qilamiz, barqaror ishlaydigan, sozlash oson tezligi. Teshik o'lchami aniqligi va mehnat zichligini kamaytirish oson.
Ishlayotganda, mashinada silliqlash uchun toshlar ishlatiladi, honadagi bar qutisi pog'ona harakati samarali bo'ladi, bu ishonchli bo'lishi mumkin.
Mahsulot tavsifi:
Honing qutisi :
O'tish va torkni hon barga yuborish uchun 7,5 kilovatt motorli haydovchi mil qutisini ishlatamiz, sozlash tezligi 25 ~ 250r / min.
● Taşıyıcı qarshi tizimi:
Servo vosita tishli qutisi tomonidan boshqariladigan tashuvchining o'zaro harakati.
● Quloqning boshini ushlab turish:
Temir yo'lda o'rnatiladigan tashuvchi ish stolining oldida turgan joy balandligi sozlanishi mumkin.
|
|
● sovutish tizimi :
Havo sovutgichi tizimi uch darajali filtrlashni qo'llaydi, filtrlash hajmi 30 mikrondan kam.
● Mashina yotoqlari tanasi :
Uzoq muddatli va yuqori aniqlikka ega bo'lgan kuchli mexanik tanadan foydalaning, tashuvchisining tanasi chiziqli yo'l yo'riqnomasiga ega.
● elektr qismi :
Mashina PLC tizimidan foydalanishni avtomatik nazorat qiladi.
Mahsulot parametrlari :
Mahsulotlar | Parametrlar (Model2M2120x2000mm) |
Qayta ishlash diametri oralig'i | 40-200 mm |
Tiklanish uzunligi | Maks. 2000 mm |
Mashina markazi balandligi | 350 mm |
Ish qismi OD oralig'i | 60-350mm |
Asosiy ish mil tezlik oralig'i | 25-250 r / min |
Honing qutisini o'zaro tezligi | 3-20 m / min, qadamsiz |
Qutb qutisi vosita quvvati | 7,5 Vt, inverter mexanizmi |
Sovutgich nasoslari oqimi | 100L / min |
Sovutgich tankining hajmi | 950L |
Sovutgichli nasosli vosita quvvati | 1.5Kv |
Elektromagnit vosita bilan o'zaro bog'laning | 5.5Kw |
Boshning kengaytiradigan nasosi bosimini boshdan kechirish | Maks. 4 Mpa |
Boshchalarni kengaytiruvchi nasosli vosita quvvatini ushlab turish | 1.4Kv |
Umumiy quvvat | 17Kv |
Mashinaning asosiy qismlari va miqdori:
| Series | Parcha nomi | Birlik | Miqdor |
1 | Mashina yotoqlari | o'rnatish | 1 |
2 | Honing qutisi | o'rnatish | 1 |
3 | Honing bar dam olish | o'rnatish | 1 |
4 | Xo'ro barda qattiq dam | o'rnatish | 1 |
5 | Boshini tashuvchi yuk mashinasi | o'rnatish | 1 |
6 | tashuvchi | o'rnatish | 1 |
7 | Sovutish tizimi | o'rnatish | 1 |
8 | Vaqt dam olish | o'rnatish | 2 |
9 | Chips tushirish tizimi | o'rnatish | 1 |
10 | Elektr boshqaruv tizimi | o'rnatish | 1 |
11 | Elektr qutisi | o'rnatish | 1 |
12 | Attach va sig'adigan | o'rnatish | 1 |
